孔用導向環（導向帶）DFA
- 代碼：孔用導向環（導向帶）DFA
- 速度≤(m/s)：3
- 溫度℃：-55/+225
- 材料：PTFE/NBR/PU/POM/PA
- 介質：液壓油、阻燃液、水、氣
- 應用：液壓油、阻燃液、水、氣
- 訂購熱線：400-0087-996
|
- 孔用導向套（導向元件）,工程機械行業專用密封圈,電力行業專用密封圈,油缸、氣缸行業專用密封件圈 孔用導向環（導向帶）DFA
|
 |
|
孔用導向環（導向帶）DFA截面結構圖 孔用導向套（導向元件）,工程機械行業專用密封圈,電力行業專用密封圈,油缸、氣缸行業專用密封件圈 |
 |
| 密封件材料及防塵圈作用說明 |
孔用導向環（導向帶）DFA - 孔用導向套（導向元件導向環/帶（定制導向環）起到了導向的作用，為了防止缸筒與活塞桿磨損，極耐磨,低摩擦,耐熱,耐化學腐蝕,允許任何異物嵌進導向耐磨環內,防止顆粒對油缸及密封件損失，具有吸收振動性能,并有極好的耐磨性能和良好的干動行特性。 |
|
技術參數 Technical Data |
|||||||||||||||
| 壓力Pressure[Mpa] | 溫度Temperature(℃) | 速度Sliding speed(m/s) | 介質Medium | ||||||||||||
| 標準產品Standard | -55/+225 | 3 |
液壓油、阻燃液、水、氣 Minderal oil based hydraulic fluids, barely flammable hydraulic fluids,water,air and others. |
||||||||||||
|
材料 Material |
設計標準或互換 Standard or can fit the groove |
||||||||||||||
| 標準設計Standard |
POM/PTFE青銅 POM/PTFE-Bronze |
設計選用時可參考：洪格爾密封(Hunger公司)FA系列標準.以上資料僅供參考 | |||||||||||||
|
特殊Special (on request) |
POM / PA | ||||||||||||||
|
訂貨范例 Order Example for standard version: 軸徑 Diameter d=100mm 訂貨號 Order Code DFA 100*92*14 |
Installation Dimension table based on Metric Size
公制溝槽尺寸(mm)
| 缸徑 D H9 |
溝槽底徑 d h9 |
槽寬 L +0.2 |
O型圈線徑 d1 |
R≤ | C≥ | 擠出間隙 Max Gap E | ||||||||||
| 100bar | 200bar | 300bar | ||||||||||||||
| 8~39 | D-4.9 | 2.2 | 1.8 | 0.4 | 2 | 0.15 | 0.1 | 0.05 | ||||||||
| 40~79 | D-7.5 | 3.2 | 2.65 | 0.6 | 2.5 | 0.2 | 0.15 | 0.1 | ||||||||
| 80~132 | D-11 | 4.2 | 3.55 | 1 | 3.5 | 0.25 | 0.2 | 0.15 | ||||||||
| 140~329 | D-15.5 | 6.3 | 5.3 | 1.3 | 5 | 0.3 | 0.25 | 0.2 | ||||||||
| 330~669 | D-21 | 8.1 | 7 | 1.8 | 6.5 | 0.45 | 0.3 | 0.25 | ||||||||
| 670~999 | D-28 | 9.5 | 8.6 | 2.5 | 7.5 | 0.45 | 0.3 | 0.25 | ||||||||
|
密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。 |
 |
|
一、避免高溫 密封件的存放室溫在30℃以下，避免密封件產生高溫老化；密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
| 注：各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 | |
封件
|

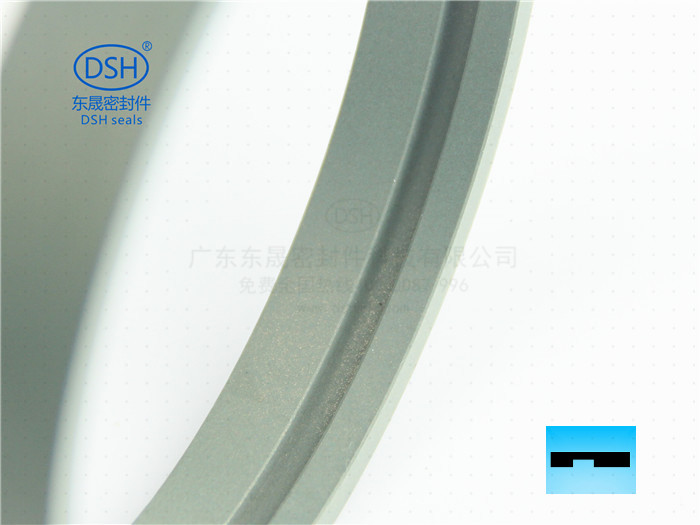

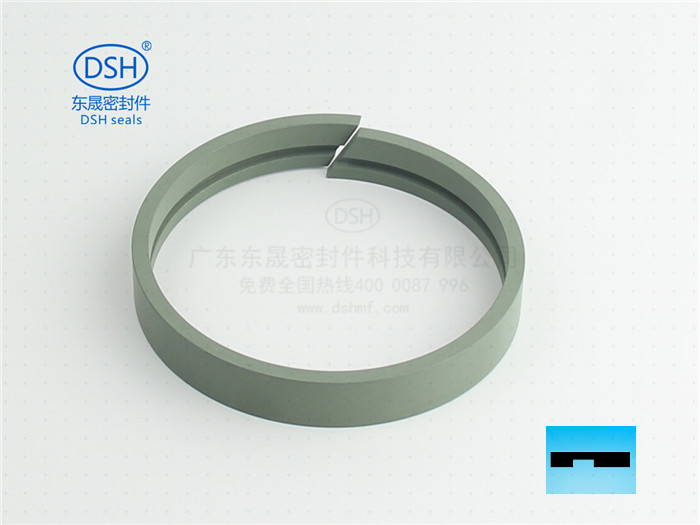

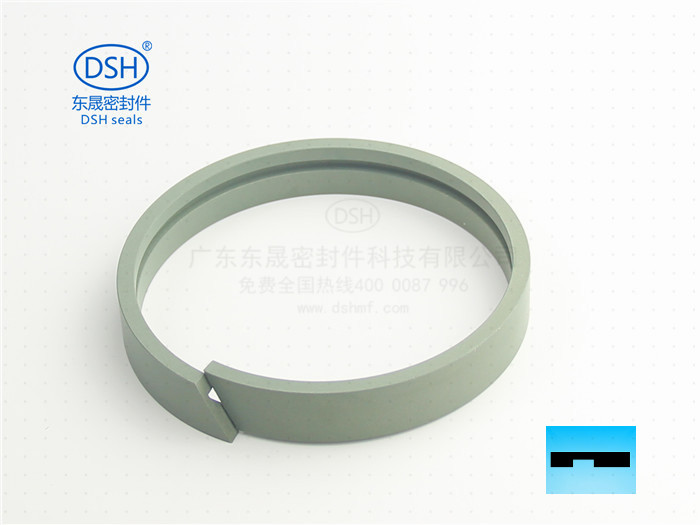

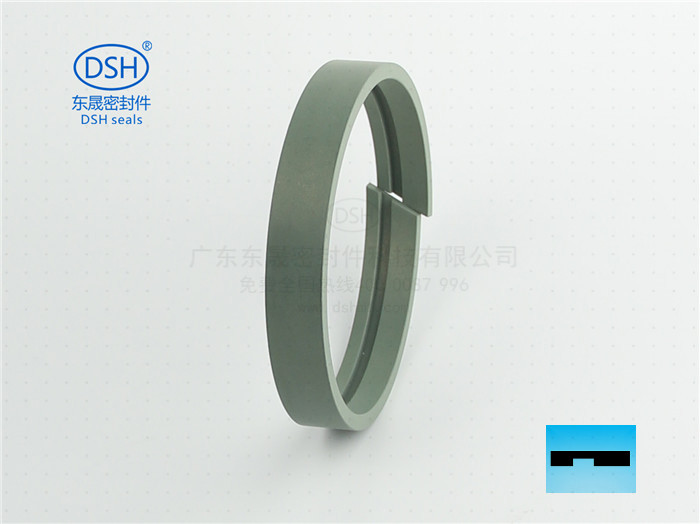

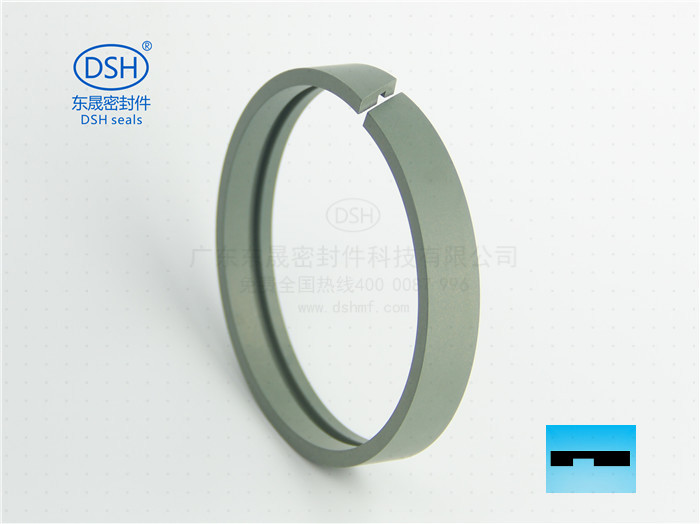

孔用導向環（導向帶）DFA產品圖 孔用導向套（導向元件）,工程機械行業專用密封圈,電力行業專用密封圈,油缸、氣缸行業專用密封件圈 |
|
|
